(图) 宏基 Acer 4741G 完全拆解

昨天配置服务器环境,编译了一天东西,结果发现笔记本烫的不行,一看sensors,70+°了,赶紧关机。 想想1年没清理过机器了,是该清理一下,于是就果断动手拆了。这里吐槽一下ACER的模具设计,TMD我清理个散热器还得把整个机器给拆了。。。太2了。。。

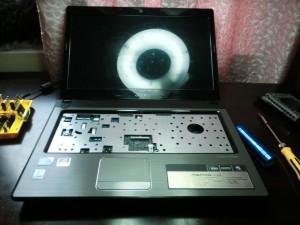

之前也没拆笔记本的经验,把能看到的螺丝钉都拆光了之后才发现根本不是从后面拆的,但是又不知道键盘这面哪还有拆的地方,后来问了度娘半天她才告诉我得先拆键盘,但是也没说清楚怎么拆。 最后经过我辛苦的尝试终于有了下面的照片。。。。

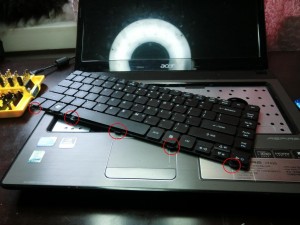

键盘下面有卡子(红圈部分)所以只能从侧面或者上面撬开,按说应该从上面,因为上面有几个弹性卡子,但是我一只手搞不定。。。最后还是从右边撬开的。

拆键盘的时候一定要小心,下面有排线跟主板连着的,比较脆弱。

键盘拿掉之后就是这样了,上面两颗螺丝果断下掉。

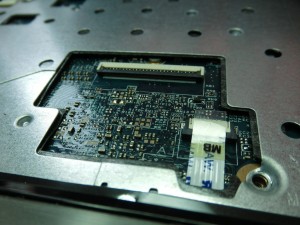

这个口是接键盘排线的,下面那个是触摸板的排线。

这些排线插口的设计都挺精巧,键盘这个插口的上半部分是可以活动的,可以用手掰开,把排线插进去之后按下去就卡住了

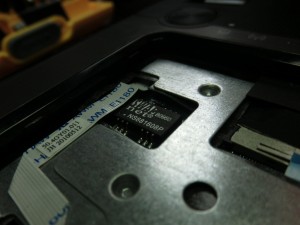

这个网卡芯片么?

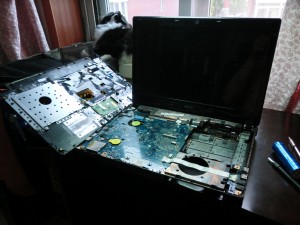

两颗螺丝钉卸掉,把该拆的排线拆掉,拿掉面板就是这样了,主板就在这里。

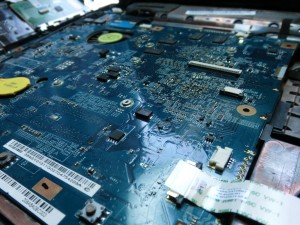

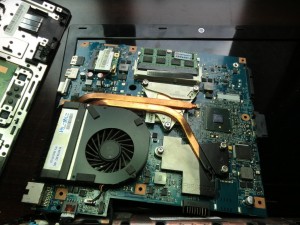

拍拍主板

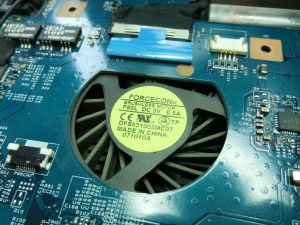

这个就是风扇了,感觉还不算太脏,不知道是不是转速不行了。

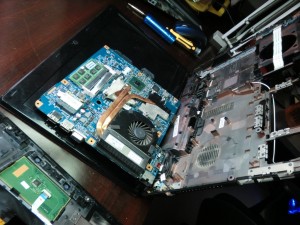

再次吐槽这个模具,设计的真的太屎了。。。居然在主板上开了个洞。。。就为了放风扇

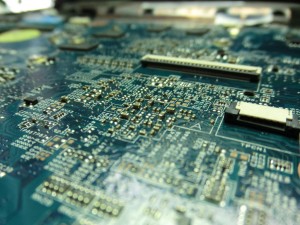

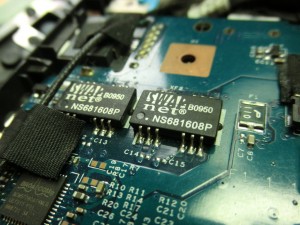

贴片元件特写。。。

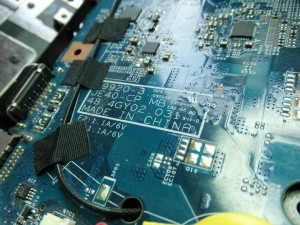

MADE IN CHINA, 旁边的黑线是天线,应该是走屏幕的。

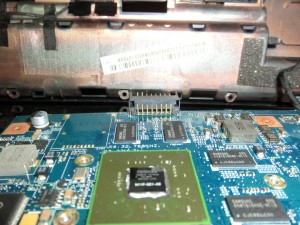

两块网卡芯片么?



翻开主板背面就是CPU、GPU、还有脏脏的散热器了。

到这里的时候我很悲催的发现里面有个手写的标签: 小虎 CPU、无内存、无显卡。。。。我不知道这是之前老婆拿去修的时候留在里面的还是买回来就在里头了。。。感觉就像吃了苍蝇一样恶心。

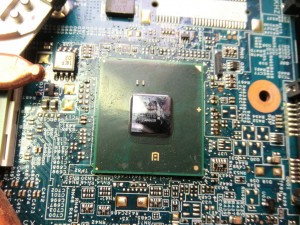

Bridge 芯片 ╮(╯▽╰)╭···

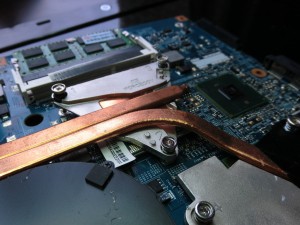

CPU散热片+热管, 上面印着 Forceconn。。。



因为主板左上的位置连着显示器的排线什么的不好拆的玩意,所以我只要把笔记本翻过来放,方便操作。

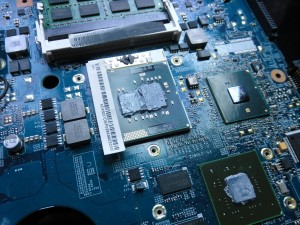

拆掉散热器,露出脏脏的2+1,硅胶感觉很一般的样子。。

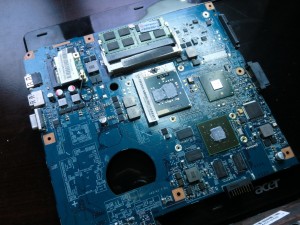

来个全视角

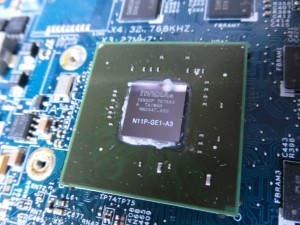

Nvidia GPU

Nvidia GPU

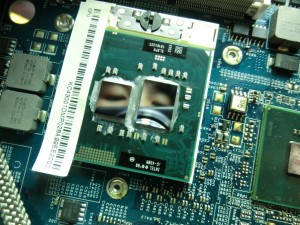

被我擦的噌亮的CPU。。。





下面就是高温的罪魁祸首了。。。。

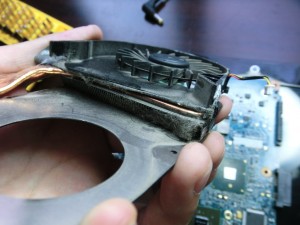

一堆毛什的堵住了出风口,拍照的时候已经被我清理掉了一半,堵成这样温度居然才只到70多度。。我觉得已经很不容易了。。









最后清理干净之后,开机,出风口风量很大,温度稳定在50左右,室温30度,编译了几个东西,温度跑到60+,不过编译完很快就下来了。 很成功。
